Áreas quirófano: infrastructura y construcción del quirófano


Áreas del quirófano: El quirófano está dividido en tres áreas para evitar la diseminación de contaminantes. El área de quirófano se divide en tres zonas principales de restricción progresiva para eliminar fuentes de contaminación. Estas áreas son: Zona negra, Zona gris, Zona blanca.

Puntuación de los usuarios:

Valoración 9.2 9.2 basado en 87 opiniones

el quirofano


Áreas del quirófano


  • Áreas quirófano: infrastructura y construcción del quirófano


  • La estructura física de un área quirúrgica tiene como objetivo principal el proporcionar un ambiente seguro y eficaz al paciente y personal sanitario, para que la cirugía se realice en las mejores condiciones posibles. Para potenciar al máximo la prevención de la infección estas áreas deben cumplir una serie de requisitos:

    • Paredes, techos y suelos deberán estar recubiertos de materiales lisos, no porosos, que permita su fácil limpieza. Se evitarán los ángulos, esquinas y hendiduras.
    • Las puertas deben ser correderas y deslizantes, nunca abatibles ya que estas últimas provocan fluctuaciones y corrientes de aire con el consiguiente riesgo de contaminación
    • No debe haber ventanas
    • No deben colocarse rieles
    • Las instalaciones de aire acondicionado debe ser exclusiva para el bloque quirúrgico
    • Un buen sistema de comunicaciones, para solucionar situaciones de emergencia. Incluyen instalaciones telefónicas, tubos neumáticos para el envío de muestras al laboratorio y sangre, las luces de emergencia y disponer de un servicio informático.

    Áreas quirófano: Diseño y construcción


    El tamaño mínimo recomendado para los quirófanos suele ser de 6x6 m., que debe ser de 7x7 cuando la sala se va a utilizar para cirugía cardiaca o neurocirugía, los cuales requieren equipo adicional. La altura del techo debe ser, por lo menos, de 3 m., que permite la colocación de lámparas, microscopios, y si se coloca aparato de rayos x precisa una altura adicional de 60 cm. El piso debe ser liso, sólido y fácil de limpiar. Por otro lado, debe existir un área de preoperatorio para la preparación del paciente. Esta sala, la sala de despertar, así como las salas de Reanimación y/o UCI deben estar próximas entre sí y bien comunicadas.

    Áreas quirófano: Zonas del área quirúrgica


    En la actualidad existe el concepto de construir una zona limpia y una zona contaminada, dentro del área quirúrgica. Tradicionalmente se ha construido un corredor periférico o un acceso a un área de distribución estéril alrededor de cada sala de cirugía. Aunque este concepto resulta lógico en teoría, no se ha demostrado una modificación de las tasas de infección de heridas operatorias, en los distintos estudios que se han realizado en este sentido. Posiblemente esto se debe a que el enfermo y el personal son las principales causas de infección operatoria. Por otro lado, no se suele respetar el sentido de la circulación del quirófano y además el grado de dispersión de bacterias suele ser bajo.

    Se divide en 3 zonas principales de restricción progresiva para eliminar fuentes de contaminación:

    • Zona Negra
    • Zona Gris
    • Zona Blanca

    La zona Negra es la primera zona de aislamiento o amortiguación. En ella se prepara al paciente con la ropa espacial para uso en quirófano.

    La zona Gris es la zona limpia. Cualquier persona debe vestir un pijama quirúrgico y llevar mascarillas, así como gorros para evitar la caída de cabellos en zonas esterilizadas.

    La zona blanca es la zona de máxima restricción, y donde se encuentra la sala de operaciones Los movimientos en el quirófano serán:
    • Con amplitud suficiente y en una misma dirección, evitando el paso de materiales limpios por áreas sucias.
    • El ingreso del personal del quirófano es por vestuario, colocándose un ambo de uso exclusivo.
    • El ingreso del paciente se hará en camilla especial.
    • Las puertas del quirófano se mantendrán cerradas mientras dure la cirugía.

    Al terminar la cirugía, la ropa sucia y los residuos contaminados deben salir del quirófano en bolsas de acuerdo con las normas.

    Áreas quirófano: Temperatura y humedad


    La temperatura del quirófano debe ser de 18º a 21º, aunque se necesitan temperaturas mayores durante la cirugía pediátrica y en pacientes quemados. La humedad suele mantenerse entre 50 y 60%. La humedad superior produce condensación mientras que la humedad menor favorece la electricidad estática.

    Áreas quirófano: Ventilación


    El objetivo que se pretende alcanzar con la ventilación de los quirófanos es la disminución en la concentración de partículas y bacterias. Estas concentraciones bajas se alcanzan cambiando el aire del quirófano de 20 a 25 veces hora y haciendo pasar el aire por filtros de alta eficacia para partículas en el aire, los cuales eliminan cerca del 100% de las partículas mayores 0.3 u de diámetro. De esta forma quedan eliminadas la mayor parte de las bacterias y hongos aunque no los virus, que tienen tamaños menores. Utilizando estos métodos útiles de ventilación se consigue mantener una concentración de partículas de 3 - 15 por metro cúbico, aunque en diversos estudios realizados, la mayor parte de los quirófanos mantienen unas concentraciones de partículas de 45 - 60 por m3. Se han realizado intentos de reducir el riesgo de infección en el quirófano. Con este fin, se han introducido el aire ultra limpio y el flujo laminar con los que se han obtenido resultados dispares, pues mientras algunos autores afirman que con estas tecnologías han disminuido los porcentajes de infecciones, como por ejemplo, en cirugía ortopédica, otros afirman que es suficiente la renovación habitual con buenas medidas antisépticas globales para mantener unos índices de infecciones aceptables. Otro aspecto interesante es mantener una presión de quirófano positiva con el fin de evitar la entrada de aire desde los pasillos, sino que el aire de quirófano salga hacia los pasillos cuando se abren las puertas de los mismos.

    Áreas quirófano: Ropa y material quirófano


    La ropa quirófano y los campos colocados entre las áreas estériles y no estériles del campo quirúrgico y el personal, actúan como barreras y protegen de esta forma contra la transmisión de bacterias de un área a otra. La característica más importante que debe tener la ropa quirúrgica es su impermeabilidad a la humedad, ya que el efecto capilar de un paño o uniforme mojado transmitirá bacterias de un lado a otro del material. Los uniformes quirúrgicos, cuando son reutilizables, deben ser de algodón con una densidad de tejido entre 420 y 810 hilos / metro. Además, para que se comporten como barrera a la humedad hay que tratarlos con una sustancia impermeabilizante. Hoy se utilizan como alternativa batas desechables fabricadas con fibra de celulosa procesada y tratada, ya que las batas fabricadas con 810 hilos/m., son eficaces como barrera pero tienen el inconveniente de la pérdida de dicho efecto cuando se ha lavado más de 75 veces. Por ello, sería conveniente utilizar batas desechables como mínimo en intervenciones de alto riesgo. Los guantes quirúrgicos protegen a los cirujanos de los líquidos contaminados del paciente y al paciente de las manos del cirujano. No obstante, diversos estudios han encontrado que hasta en un 15% de los casos se rompen los guantes durante la intervención o presentan orificios al final de la misma, aunque no parece que sea causa de aumento de las infecciones. La mascarilla se debe utilizar porque un porcentaje importante del personal de quirófano son portadores de gérmenes altamente patógenos en los orificios nasales o en la boca. Hay estudios contrapuestos cuando se ha intentado demostrar el efecto de la mascarilla. Mientras algunos encuentran disminución de infecciones con la utilización de mascarilla, otros han encontrado resultados similares utilizando o no mascarilla aunque estos últimos estudios se han realizado en intervenciones de corta duración. La colocación de las botas quirúrgicas y alfombras adherentes a la entrada de los quirófanos no han demostrado utilidad en la disminución de las infecciones quirúrgicas.

    Áreas quirófano: Lavado de manos


    El objetivo fundamental del lavado de manos del personal sanitario es reducir la flora residente y la flora contaminante de manos y antebrazos. En la actualidad, diversos estudios comparativos han demostrado que su duración debe estar comprendida entre los 3 y 5 minutos. Se recomienda que se realice en 2 ó 3 veces, enjuagándose cada vez, con el fin de retirar el jabón contaminado. Se suele realizar con cepillos que llevan incorporado clorhexidina. Se recomienda incidir sobre dedos, pliegues, uñas.

    Áreas quirófano: Material básico del quirófano


    • Bisturí eléctrico
    • Brazo con tomas
    • Calentador de aire para manta de calor
    • Carro de anestesia
    • Dispensador de mascarillas y cepillos de manos
    • Pinchos para contaje de gasas y compresas
    • Cubo (papelera)
    • Enchufes
    • Grifo
    • Mesa de quirófano
    • Lámpara móvil
    • Mando de la mesa
    • Medidor de temperatura y humedad
    • Mesa para instrumentar
    • Mesa de Mayo
    • Monitor
    • Negatoscopio
    • Palangana
    • Taburete
    • Timbales
    • Tomas de tierra
    • Toma de oxigeno
    • Toma de vacío
    • Ventana intermedia
    • Compresión de sueros (lo relacionado con sueros)
    • Equipo de reanimación

    Áreas quirófano: Especificaciones de los equipos quirófano


    A continuación describimos los equipos antes subrayados:

    Bisturí eléctrico: El electro bisturí, es un equipo electrónico, generador de corrientes de alta frecuencia, con las que se pueden cortar o eliminar tejido blando.

    Carro de anestesia: Son equipos de precisión con detalles de mecánica, ingeniería y electrónica para poder asegurar una cantidad exacta de un gas que sea predecible para la seguridad del paciente. Los gases empleados en anestesia actualmente sin el Oxigeno, Aire y Oxido Nitroso.
    Consta de manómetros, válvulas de retención y válvulas, flujómetro, recipientes para cal sodada (absorbedoras), vaporizadores.

    Equipo desfibrilador: La desfibrilación y la cardioversión eléctrica consisten en sendos tipos de terapia que mediante la aplicación de un choque eléctrico de corriente continua consigue revertir distintos trastornos del ritmo cardíaco. Su alta eficacia, facilidad de aplicación y seguridad han contribuido a su gran difusión, estando disponibles en casi todos los ámbitos de la asistencia sanitaria, e incluso los automáticos en lugares públicos, sin personal sanitario.
    La desfibrilación se utiliza en los casos de parada cardiorrespiratoria, con el paciente inconsciente, que presenta fibrilación ventricular o taquicardia ventricular sin pulso. Son letales sin tratamiento.
    La cardioversión eléctrica se emplea para revertir todo tipo de arritmias reentrantes, salvo la Fibrilación ventricular. El choque eléctrico es sincronizado con la actividad eléctrica del corazón. Puede ser administrado de forma electiva o urgente, si la situación compromete la vida del paciente.

    Mesa de quirófano: La mesa de quirófano es una parte muy importante, pues es donde el paciente se coloca para la intervención, y la parte que mas contacto hace con él. Por ello las mesas de quirófano deben tener una toma de tierra que evite descargas a través del paciente.

    Áreas quirófano: Instalación eléctrica y tomas del quirófano


    Según el reglamento electrotécnico de baja tensión, apartado ITC-38 sobre instalaciones para fines especiales, quirófanos y salas de intervención, la instalación eléctrica debería de cumplir una serie de apartados.

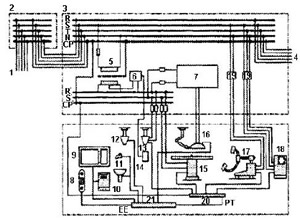

    Esquema básico para la sala de intervención:
    Esquema quirófano

    1. Alimentación general o línea general de alimentación.
    2. Distribución en la planta o derivación individual.
    3. Cuadro de distribución en la sala de operaciones.
    4. Suministro complementario.
    5. Transformador de aislamiento tipo médico.
    6. Dispositivo de vigilancia de aislamiento o monitor de detección de fugas.
    7. Suministro normal y especial complementario para alumbrado de lámparas de quirófano.
    8. Radiadores de calefacción central.
    9. Marco metálico de ventanas.
    10. Armario metálico para instrumentos.
    11. Partes metálicas de lavabos y suministro de agua.
    12. Torreta aérea de tomas de suministro de gas.
    13. Torreta aérea de tomas de corriente (Con terminales para conexión equipotencial envolvente conectada al embarrado conductor de protección).
    14. Cuadro de alarmas del dispositivo de vigilancia de aislamiento.
    15. Mesa de operaciones (De mando eléctrico).
    16. Lámpara de quirófano.
    17. Equipos de rayos X.
    18. Esterilizador.
    19. Interruptor de protección diferencial.
    20. Embarrado de puesta a tierra.
    21. Embarrado de equipotencialidad (EE).

    Áreas quirófano: Condiciones Generales de seguridad e instalación del quirófano


    El objetivo es determinar los requisitos para las instalaciones eléctricas en quirófanos y salas de intervención, también debemos de indicar las condiciones de instalación y los receptores que hemos utilizado en ellas.

    Condiciones generales de seguridad e instalación.
    Las salas de anestesia y el resto de dependencias donde se utilicen anestésicos u otros productos inflamables serán consideradas zonas con riesgo de incendio o explosión.

    Medidas de protección
    • Puesta a tierra de protección. Los quirófanos deberán disponer de un suministro trifásico con neutro y conductor de protección, siendo conductores de cobre y de tipo aislado.
    • Conexión de equipotencialidad. Todas las partes metálicas accesibles han de estar unidas al embarrado de equipotencialidad (EE), mediante conductores de cobre independientes y aislados.
    • Suministro a través de un transformador de aislamiento. El empleo de transformadores de aislamiento en cada uno de los quirófanos es obligatorio, tiene que haber como mínimo uno por sala de intervención, para asegurar la alimentación eléctrica a aquellos equipos que si se quedan sin ella pueden poner en peligro al paciente y/o al personal.
    • Protección diferencial y contra sobreintensidades.
    • Empleo de muy baja tensión de seguridad.

    Suministros complementarios
    Además de necesitar un suministro de reserva, también es obligatorio tener un suministro especial para poder alimentar la lámpara del quirófano y los equipos de asistencia vital. Si se hace con baterías deben de comenzar a funcionar en menos de medio segundo y deben durar por lo menos 2 horas.

    Medidas contra el riesgo de incendio o explosión
    Es necesario que exista un buen sistema de ventilación, para evitar la concentración de los gases y por lo tanto evitar el riesgo de que se produzca un incendio o una explosión.

    Control y mantenimiento
    • Antes de la puesta en servicio de la instalación.
    • Después de su puesta en servicio.
    • Libro de Mantenimiento.

    Condiciones especiales de instalación de receptores en quirófanos y salas de intervención
    Todas las masas metálicas deben conectarse a un embarrado común de puesta a tierra de protección y este debe estar conectado a la puesta a tierra general del edificio.
